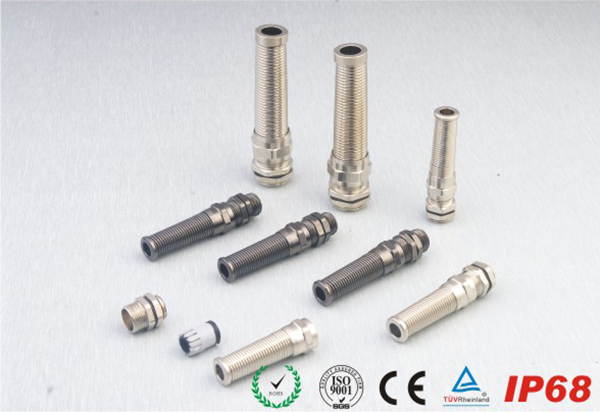

德制螺纹PG型系列
产品描述
产品材质： A、C、D、F部位均采用优质黄铜镀镍制成，B、E采用丁腈橡胶NBR制成。
螺牙规格： 公制牙M、德制牙PG、英制牙G及美制牙NTP。
产品认证： 欧洲CE:EN50262欧洲环保SGS，美国，防爆EX认证。
防火等级： 94V-2
防护等级： 在规定的卡口范围内，并使用O形密封圈旋紧迫紧头，防水达到IP68
产品颜色： A.C.F部位为黄色，B.E部分为黑色，D部分为白色。
工作温度： -40℃~＋110℃，短时可达＋120℃。
备 注： 成品带B部分防水垫片。
在柔性的金属导管或在电厂,输电系统,通讯系统,建设工厂，铁路，火车,交通系统工程，空调，各种机器液气密管道室外或室内场所使用
1.适用，自动化控制植物。和保护建筑和工厂外的电线或电缆。2.使用的导管积极粘结到箱子或外壳
产品规格:

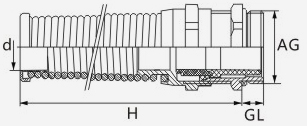

| 型号 | 德制螺纹 | 卡口范围 | AG 外径 (mm) | d (mm) | GL 螺纹长度 | H 接合长度 | 板 (mm) |
| JX-PG7 | PG7 | 3—6.5 | 12.5 | 6.8 | 5 | 55 | 14 |
| JX-PG7 | PG7 | 2—5 | 12.5 | 6.8 | 5 | 55 | 14 |
| JX-PG9 | PG9 | 4—8 | 15.2 | 8.2 | 6 | 66 | 17 |
| JX-PG9 | PG9 | 2—6 | 15.2 | 8.2 | 6 | 66 | 17 |
| JX-PG11 | PG11 | 5—10 | 18.6 | 10.3 | 6 | 77 | 20 |
| JX-PG11 | PG11 | 3—7 | 18.6 | 10.3 | 6 | 77 | 20 |
| JX-PG13.5 | PG13.5 | 6—12 | 20.4 | 12.3 | 6.5 | 88 | 22 |
| JX-PG13.5 | PG13.5 | 5—9 | 20.4 | 12.3 | 6.5 | 88 | 22 |
| JX-PG16 | PG16 | 10—14 | 22.5 | 14.3 | 6.5 | 98 | 24 |
| JX-PG16 | PG16 | 7—12 | 22.5 | 14.3 | 6.5 | 98 | 24 |
| JX-PG21 | PG21 | 13—18 | 28.3 | 18.4 | 7 | 111 | 30 |
