TH焊接式船用填料函
产品材质:D部位采用黄铜制成，D1部位采用优质钢材制成，夹紧圈采用丁腈橡胶(NBR)制成。防护等级:在规定的卡口范围内，使用橡胶垫片旋紧迫紧头，达到IP54.
工作温度:静态:零下40度--110度，最高可达120度动态:零下20度--80度，最高100度产品认证:欧洲CE认证
产品特性:填料函是一种高品质电缆的防爆附件，装在电缆端口与防爆电器设备的连接处，起
引入电缆、固定位置并达到密封、隔爆作用，具有隔爆性能优越、结构安全可靠、安装简单方便、防护等级高等优点。应用范围:仪表，船舶，机械，电气，交通，医药，油田，电缆固定用
备注:可根据钢板厚度需要焊接部分可加长，另特殊规格可定做。

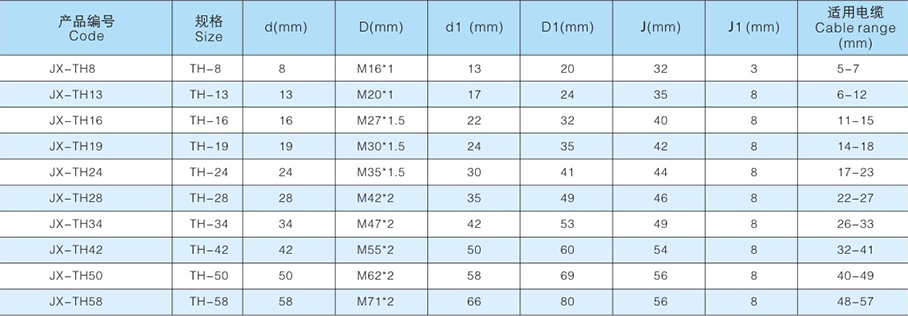

| TH焊接式船用填料函 | ||||||||

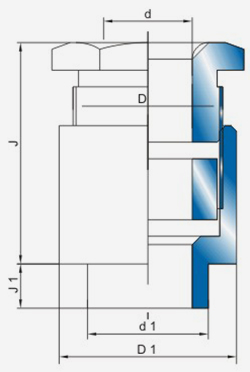

| 产品编号 | 规格 | d(mm) | D(mm) | d1 (mm) | D1(mm) | H(mm) | H1 (mm) | 适用电缆(mm) |
| JX-TH8 | TH-8 | 8 | M16*1 | 13 | 20 | 32 | 3 | 5-7 |
| JX-TH13 | TH-13 | 13 | M20*1 | 17 | 24 | 35 | 8 | 6-12 |
| JX-TH16 | TH-16 | 16 | M27*1.5 | 22 | 32 | 40 | 8 | 11-15 |
| JX-TH19 | TH-19 | 19 | M30*1.5 | 24 | 35 | 42 | 8 | 14-18 |
| JX-TH24 | TH-24 | 24 | M35*1.5 | 30 | 41 | 44 | 8 | 17-23 |
| JX-TH28 | TH-28 | 28 | M42*2 | 35 | 49 | 46 | 8 | 22-27 |
| JX-TH34 | TH-34 | 34 | M47*2 | 42 | 53 | 49 | 8 | 26-33 |
| JX-TH42 | TH-42 | 42 | M55*2 | 50 | 60 | 54 | 8 | 32-41 |
| JX-TH50 | TH-50 | 50 | M62*2 | 58 | 69 | 56 | 8 | 40-49 |
| JX-TH58 | TH-58 | 58 | M71*2 | 66 | 80 | 56 | 8 | 48-57 |
